4M Toys - Μηχανική Ρομποτική :: ΚΑΤΑΣΚΕΥΗ ΛΟΥΚΕΤΟ ΟΡΑΤΟΥ ΜΗΧΑΝΙΣΜΟΥ

4M0581


Γίνε επαγγελματίας κλειδαράς κατασκευάζοντας ένα γιγάντιο λουκέτο ορατού μηχανισμού. Ο ορατός κυλινδρικός μηχανισμός δείχνει τον τρόπο που ανοίγει το κλειδί μια κλειδαριά.

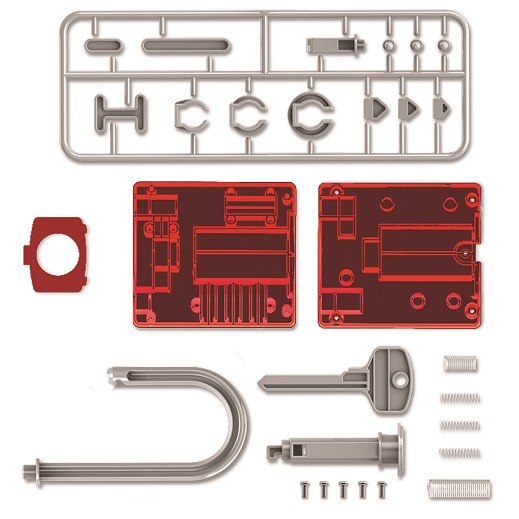

ΠΕΡΙΕΧΟΜΕΝΑ
Μέρος Α: Πίσω κάλυμμα, Μέρος Β: Μπροστινό κάλυμμα, Μέρος Γ: Λαιμός, Μέρος Δ: Σώμα κλειδαριάς, Μέρος E: Σώμα κλειδιού, Μέρος ΣΤ: Κάτω κάλυμμα, Μέρος Ζ: Κοντό κάλυμμα, Μέρος Η: Μακρύ κάλυμμα, Μέρος Θ: Μπάρα ασφάλισης, Μέρος Ι: Μεγάλος πίρος, Μέρος Κ: Μεσαίος πίρος, Μέρος Λ: Μικρός πίρος, Μέρος M: Κάλυμμα σχήματος H, Μέρος N: Δακτύλιος μικρού πίρου, Μέρος Ξ: Δακτύλιος μεσαίου πίρου, Μέρος Ο: Δακτύλιος μεγάλου πίρου, Μέρος Π: Μεγάλο δόντι κλειδιού, Μέρος Ρ: Μεσαίο δόντι κλειδιού, Μέρος Σ: Μικρό δόντι κλειδιού, Μέρος Τ: Μεγάλο ελατήριο, Μέρος Υ: Μεσαίο ελατήριο, Μέρος Φ: Μικρά ελατήρια, Μέρος Χ: Βίδες.
Απαιτείται επίσης, αλλά δεν περιλαμβάνεται στη συσκευασία: ένα μικρό σταυροκατσάβιδο.

ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ

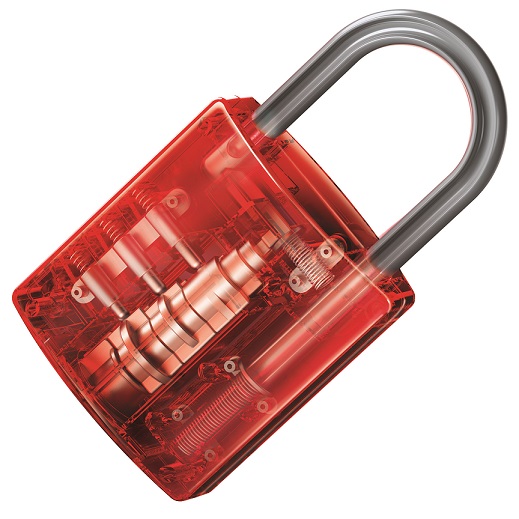

Όταν κλείνετε το λουκέτο, η μπάρα ασφάλισης πιάνει στην υποδοχή της κοντής άκρης του λαιμού, κλειδώνοντας τον λαιμό στη θέση του. Χωρίς το κλειδί στην κλειδαριά, οι τρεις πίροι συνδέονται με τους τρεις δακτυλίους των πίρων, εμποδίζοντας το σώμα της κλειδαριάς να περιστραφεί. Όταν τοποθετείτε το κλειδί, τα δόντια του κλειδιού ωθούν τους πίρους προς τα έξω, έτσι ώστε τα άκρα τους να ευθυγραμμιστούν με τα εξωτερικά άκρα του σώματος της κλειδαριάς. Αυτό απελευθερώνει το σώμα της κλειδαριάς, ώστε να μπορείτε να το γυρίσετε με το κλειδί. Η περιστροφή της κλειδαριάς τραβάει πίσω την μπάρα ασφάλισης, απελευθερώνοντας τον λαιμό σε σχήμα U, ο οποίος στη συνέχεια ωθείται προς τα πάνω από τα ελατήριά του.

Περιέχονται οδηγίες στα Ελληνικά.

Γενικά χαρακτηριστικά
ΣυναρμολόγησηΝαι
Διαστάσεις Συσκευασίας (Μ x Π x Y)17 x 22 x 6 εκ.
Ηλικία5+
Χώρα προέλευσηςΚΙΝΑ
Κατεβάστε τις οδηγίες:

greek manual
